Технології та принципи роботи системи ППО Patriot
Patriot — це найпросунутіша система протиповітряної та протиракетної оборони США, яка використовує фазовану антенну решітку, ракети з технологією "удар у ціль" та алгоритми штучного інтелекту для перехоплення балістичних ракет, крилатих ракет та авіації.
Система Patriot (Phased Array Tracking Radar to Intercept On Target) розроблялася з 1960-х років як заміна застарілих систем Nike Hercules та MIM-23 Hawk. Повномасштабна розробка почалася у 1976 році, а перше розгортання відбулося у 1984 році.
Еволюція системи:
- 1960-1970: Концептуальна розробка як AADS-70s та SAM-D
- 1976: Перейменування на Patriot, початок повного розвитку
- 1984: Початок експлуатації з можливістю протиповітряної оборони
- 1986: PAC-1 — додана можливість перехоплення балістичних ракет
- 1990s: PAC-2 — покращена боєголовка та система наведення
- 2001: PAC-3 — повністю нова ракета з технологією "hit-to-kill"
- 2016: PAC-3 MSE — подвоєна дальність та маневреність
Основні компоненти системи
Склад батареї Patriot:

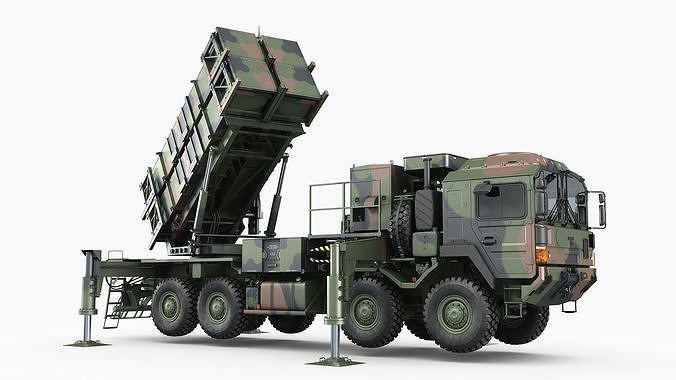

Радарна станція → Пункт управління → Пускові установки → Генератор живлення → Антенна щогла → Ракети-перехоплювачі
Кожна батарея Patriot включає шість основних компонентів, які працюють як інтегрована мобільна система. Повне розгортання займає менше години, а всі елементи розміщені на вантажівках або причепах для швидкого переміщення.
Радарні технології
Фазована антенна решітка (PESA/AESA):
Серце системи — радар MPQ-53/65, який поєднує функції виявлення, супроводження та наведення ракет в одному пристрої. На відміну від обертових радарів, фазована решітка може миттєво переключати промінь у будь-який напрямок електронним способом.
Сучасні радарні системи
| Модель | Тип | Особливості | Дальність |
|---|---|---|---|
| AN/MPQ-53 | PESA | Оригінальна система, одна антена | До 100 км |
| AN/MPQ-65A | AESA | На 30% більша дальність | До 160 км |
| LTAMDS | AESA GaN | 360° покриття, втричі потужніша | Класифіковано |
Революція нітриду галію (GaN)
Технологія GaN у LTAMDS: Нітрид галію замінює арсенід галію в передавачах, забезпечуючи удвічі більшу потужність, кращу енергоефективність та стійкість до радіоелектронної боротьби. Система отримала справжнє 360-градусне покриття завдяки кільком активним антенним решіткам.
Ракетні технології
Дві родини ракет:
- PAC-2/GEM: Осколково-фугасна боєголовка, система наведення TVM
- PAC-3/MSE: Технологія "hit-to-kill", активна радарна головка
PAC-2 та варіанти GEM
PAC-2 використовує систему наведення Track-Via-Missile (TVM), де ракета пасивно відстежує ціль, підсвічену наземним радаром. Вдосконалені варіанти GEM-T та GEM-C оптимізовані проти балістичних та крилатих ракет відповідно.
- Дальність: до 70 км
- Максимальна висота: понад 24 км
- Вага боєголовки: 90 кг
- Час польоту: 9 секунд - 3.5 хвилини
PAC-3: революція "hit-to-kill"
PAC-3 — це повністю перероблена ракета від Lockheed Martin, яка знищує цілі прямим влученням на швидкостях до Mach 10. Це порівнюють з влученням кулі в кулю, де похибка навіть на 1/100 секунди означає промах на 30+ метрів.
- 180 двигунів орієнтації — забезпечують надзвичайну маневреність
- Активна Ka-діапазонна головка — самостійне наведення на ціль
- Компактність — 4 ракети PAC-3 замість 1 PAC-2 в контейнері
- Кінетичне ураження — знищення чистою силою удару
PAC-3 MSE: найсучасніший варіант
Missile Segment Enhancement подвоює дальність PAC-3 завдяки новому двоімпульсному двигуну та збільшеним аеродинамічним поверхням. Ракета здатна перехоплювати гіперзвукові цілі на висотах до 30 км.
Принципи роботи системи
Виявлення та супроводження
Радар Patriot безперервно сканує повітряний простір, виявляючи цілі на дальностях понад 160 км. Система автоматично класифікує загрози, визначаючи тип цілі та траєкторію польоту. Сучасні алгоритми можуть відрізняти балістичні ракети від літаків та хибних цілей.
Пріоритизація загроз
Система Patriot автоматично оцінює кілька цілей одночасно, визначаючи найбільш небезпечні. Враховуються швидкість, траєкторія, тип цілі та захищувані об'єкти. Це дозволяє ефективно розподіляти ракети при масованих атаках.
Процес перехоплення
- Виявлення: Радар фіксує ціль на дальності
- Ідентифікація: Система визначає тип загрози
- Супроводження: Безперервне відстеження траєкторії
- Розрахунок: Визначення оптимальної точки перехоплення
- Запуск: Пуск ракети з точно розрахованим випередженням
- Наведення: Корекція траєкторії під час польоту
- Перехоплення: Знищення цілі прямим влученням або підривом
Можливості проти сучасних загроз
Бойове застосування в Україні:
З 2023 року системи Patriot в Україні успішно перехоплюють російські ракети, включаючи гіперзвукові "Кинджал". Зафіксовані випадки знищення винищувачів Су-34 на відстані близько 160 км та перехоплення ракет на дальності до 210 км.
Типи цілей
| Тип загрози | Приклади | Метод перехоплення |
|---|---|---|
| Балістичні ракети | Іскандер, SCUD | PAC-3 hit-to-kill |
| Крилаті ракети | Калібр, Storm Shadow | PAC-2/3 залежно від ситуації |
| Гіперзвукові ракети | Кинджал, Циркон | PAC-3 MSE з LTAMDS |
| Авіація | Винищувачі, бомбардувальники | PAC-2/3 залежно від дальності |
| БПЛА | Шахед, Ланцет | Економічно недоцільно |
Сучасні модернізації
Інтеграція з іншими системами
Patriot інтегрується в систему Integrated Air and Missile Defense (IAMD) через Integrated Battle Command System (IBCS). Це дозволяє обмінюватися даними з системами THAAD, Aegis та іншими засобами ППО для створення багатошарової оборони.
- Запуск PAC-3 MSE з вертикальних пускових установок Mk 41
- Інтеграція з радарами SPY-1 та SPY-7
- Сумісність з системою Aegis для морської оборони
Програма FrankenSAM
В Україні тестується програма поєднання радарів радянського зразка з ракетами Patriot. Це дозволяє використовувати наявну інфраструктуру з сучасними засобами ураження.
Глобальне розгортання
Patriot експлуатується 19 країнами світу, включаючи Німеччину, Японію, Ізраїль, Польщу, Нідерланди та інші союзники США. Всього побудовано понад 240 вогневих підрозділів та понад 2500 ракет різних модифікацій.
Обмеження та виклики
Основна проблема Patriot — висока вартість ракет. Використання мільйонної ракети проти дрона за $20,000 економічно недоцільне. Тому система працює у складі багатошарової оборони з більш дешевими засобами для маломасштабних загроз.
Технічні обмеження
- Обмежений боєкомплект — 16 ракет на пускову установку
- Час перезарядження — потребує часу для заміни контейнерів
- Залежність від радара — ураження радара виводить систему з ладу
- Електронна боротьба — чутливість до потужних перешкод
Майбутнє технології
Розвиток систем Patriot продовжується з фокусом на гіперзвукові загрози, рої дронів та покращення економічної ефективності. До 2030 року очікується повна заміна радарів на LTAMDS та інтеграція з космічними системами раннього попередження.
- Направлена енергетична зброя для дешевого ураження дронів
- Штучний інтелект для автоматичної ідентифікації цілей
- Ракети з розвиненою маневреністю проти гіперзвукових цілей
- Інтеграція з системами космічного базування
Успішне бойове застосування Patriot в Україні підтвердило ефективність системи проти найсучасніших російських ракет та довело важливість багатошарової протиповітряної оборони.
