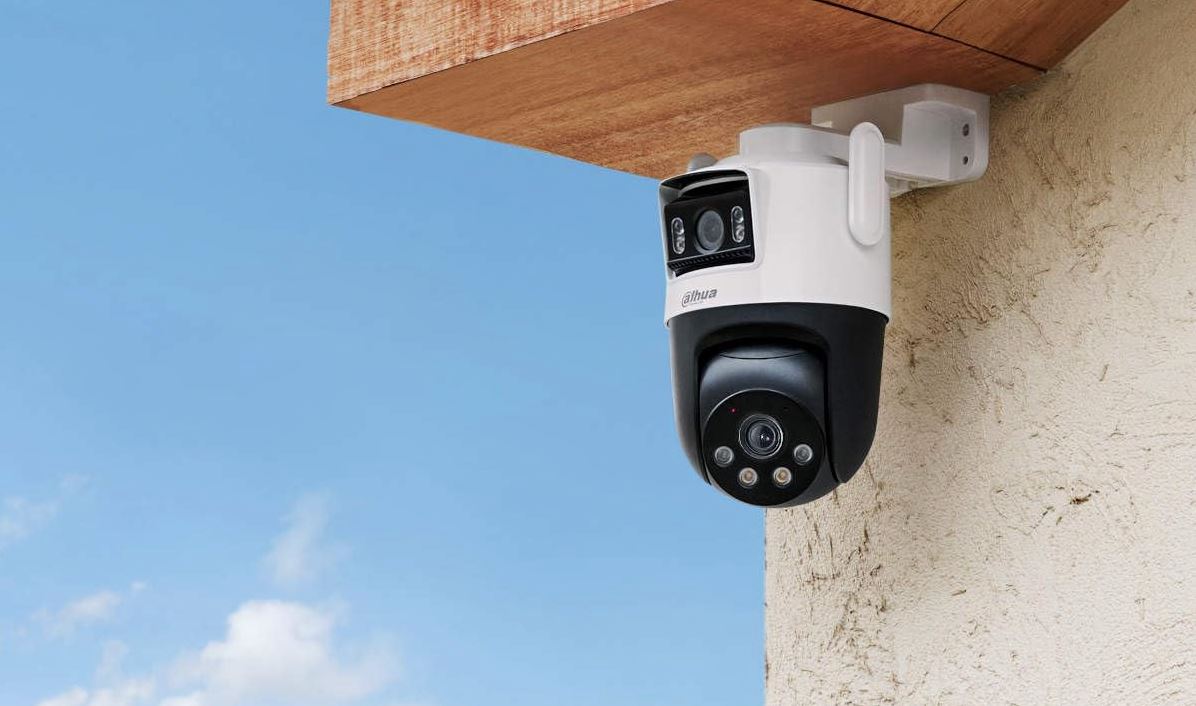

Поворотні камери відеоспостереження: характеристики та сфери застосування

Поворотні камери, відомі за міжнародним позначенням PTZ (Pan-Tilt-Zoom), становлять окремий клас пристроїв відеоспостереження з механічним керуванням напрямком огляду та оптичним наближенням. Один такий пристрій здатен покрити територію, для якої знадобилося б від 8 до 20 стаціонарних камер, що робить PTZ економічно виправданим рішенням для великих периметрів, стоянок, стадіонів і промислових об'єктів.

Конструкція та принцип роботи

Корпус поворотної камери зазвичай має купольну форму і містить три основні механічні вузли: горизонтальний привід повороту (pan), вертикальний привід нахилу (tilt) та об'єктив зі змінною фокусною відстанню (zoom). Швидкість повороту сучасних моделей досягає 400°/с по горизонталі та 200°/с по вертикалі. Діапазон горизонтального обертання складає 360° безперервно, вертикальний нахил перебуває у межах від -15° до +90°.

Приводи побудовані на крокових двигунах з планетарними редукторами. Точність позиціонування якісних моделей становить 0,1°, що дозволяє повертати камеру в збережену пресетну точку з мінімальним відхиленням. У бюджетному сегменті цей параметр коливається в межах 0,3–0,5°.

Оптика та матриця

Оптичний зум є ключовою характеристикою, за якою поворотні камери переважають інші класи відеообладнання. Стандартні значення для сучасних моделей: 20x, 25x, 30x, 32x, 40x. Топові промислові пристрої пропонують 45x і 50x оптичного наближення. Технологія гібридного зуму додатково збільшує кратність до 200–400x за рахунок цифрової інтерполяції з мінімальною втратою деталізації.

Розміри матриці варіюються від 1/2,8" до 1/1,2". Більший сенсор дає нижчий рівень шуму та кращу чутливість у сутінках. Роздільна здатність сучасних моделей: 2 МП (Full HD), 4 МП, 8 МП (4K UHD). Для розпізнавання номерних знаків на дистанції 100–150 метрів достатньо матриці 2 МП з 30x оптичним зумом. Ідентифікація людини на відстані до 500 метрів потребує моделей з 4K та зумом від 40x.

Функції автоматичного стеження

Auto-tracking став стандартом у сегменті професійних PTZ. Вбудований аналітичний модуль виявляє рухомий об'єкт у кадрі та автоматично утримує його в центрі, змінюючи ступінь наближення для збереження оптимального розміру цілі. Сучасні моделі використовують нейромережеві алгоритми з класифікацією об'єктів: людина, транспортний засіб, тварина. Це значно знижує кількість хибних спрацьовувань від коливання рослинності чи змін освітлення.

Функціональні можливості поворотних камер розширюються за рахунок таких режимів роботи:

• Пресети — заздалегідь збережені позиції з координатами повороту, нахилу та зуму; типова модель зберігає до 256 пресетів.
• Тури (patrol) — послідовний обхід пресетів із заданим часом затримки в кожній точці.
• Патерни — запис і відтворення ручного маневрування оператора тривалістю до 10 хвилин.
• Home position — автоматичне повернення до базової точки після заданого періоду бездіяльності оператора.
• Guard tour — режим постійного патрулювання визначеного маршруту з інтегрованими подіями аналітики.

Захист корпусу та кліматична стійкість

Зовнішні поворотні камери мають ступінь захисту IP66 або IP67 за міжнародним стандартом IEC 60529. Це означає повний захист від пилу та стійкість до потужних водяних струменів чи короткочасного занурення. Для встановлення в місцях з ризиком вандалізму передбачений клас IK10, який витримує удар енергією 20 Дж (падіння предмета масою 5 кг з висоти 40 см).

Робочий температурний діапазон промислових моделей охоплює значення від -40°C до +65°C. Стабільна робота приводів у морозі забезпечується вбудованими нагрівальними елементами потужністю 15–30 Вт, які автоматично активуються при температурі нижче +5°C.

Інфрачервоне та лазерне підсвічування

Дальність ІЧ-підсвічування у поворотних камерах становить 100, 200, 300, 500 метрів залежно від моделі та потужності випромінювачів. Технологія Smart IR регулює інтенсивність підсвічування залежно від відстані до об'єкта, запобігаючи засвіченню кадру. Топові моделі оснащуються лазерним підсвічуванням, яке досягає 800–1000 метрів. Довжина хвилі стандартних ІЧ-діодів — 850 нм (слабке червоне світіння видиме) та 940 нм (повністю невидиме людському оку).

Живлення та інтеграція в систему

Поворотні камери споживають від 25 до 60 Вт у робочому режимі. Живлення забезпечується стандартами PoE++ (IEEE 802.3bt, до 90 Вт), Hi-PoE, а також окремими лініями 24 В змінного струму. Інтеграція з системами відеоменеджменту здійснюється за протоколами ONVIF Profile S (стрімінг), Profile T (події та аналітика), Profile G (архівування). Це забезпечує сумісність обладнання різних виробників у межах єдиної системи.

Сфери застосування

PTZ-камери використовуються там, де потрібне поєднання широкої зони контролю та можливості детального огляду. Основні сегменти впровадження: периметри промислових підприємств площею від 5 га, транспортні розв'язки та автомагістралі, стадіони і концертні майданчики, річкові й морські порти, залізничні станції, аеродроми, гірничо-збагачувальні комбінати, критична інфраструктура. Ефективна кількість поворотних камер розраховується за нормою: одна PTZ на 4–8 гектарів території при середній висоті встановлення 10–15 метрів.

Критерії вибору моделі

При підборі моделі відштовхуватися варто від дистанції спостереження та завдань розпізнавання. Для загального нагляду за периметром до 100 метрів достатньо 2 МП камери з 20x зумом. Об'єкти на дистанції 150–300 метрів вимагають моделей з 4 МП і 30x зумом. Робота на дистанціях 500 метрів і більше — це сегмент 4K-моделей з 40x–45x оптикою та лазерним підсвічуванням.

Ключові параметри для порівняння: розмір і тип матриці (CMOS Sony Starvis чи аналог), кратність оптичного зуму, чутливість у люксах (0,001 лк у кольорі — ознака якісної моделі), швидкість повороту та точність позиціонування, наявність електронної стабілізації зображення EIS, підтримка ONVIF, гарантійний термін виробника (промислові моделі мають гарантію 3–5 років).
