Збірка LiFePO4-акумулятора з призматичних елементів

Сегмент літій-залізо-фосфатних акумуляторів формату prismatic за останні п'ять років пройшов шлях від нішевого продукту для електротранспорту до промислового стандарту домашніх та комерційних систем зберігання енергії. Одинична комірка EVE MB31 ємністю 314 Ач при масі 5,6 кг забезпечує 1004,8 Вт·год енергії з ресурсом до 8000 циклів до 70 % SOH за температури 25 °C і струму 0,5C, а еквівалентна за габаритами CATL CBC00 виводить ту саму ємність з ресурсом 7000+ циклів. Складання власного акумулятора з таких елементів є інженерним завданням, у якому механічна фіксація, електричні з'єднання та алгоритми BMS однаково впливають на кінцевий ресурс банку.

Стандартні типорозміри комірок і паспортні параметри

Prismatic-корпуси LiFePO4 у 2024–2026 роках консолідувалися навколо кількох домінуючих ємностей. Лінійка EVE включає LF280K (280 Ач), LF304 (304 Ач), MB31 (314 Ач) та MB56 (628 Ач); конкурентні аналоги CATL представлені моделями 280 Ач, 302 Ач, 310 Ач, 314 Ач та 320 Ач у майже ідентичних габаритах. Найпоширеніший розмір MB31 становить 71,7 × 173,9 × 207,2 мм з різьбовими терміналами M6 подвійного типу (алюміній із запресованим сталевим болтом або наскрізна різьба в алюмінієвому полюсі).

Нижнє напруження розряду становить 2,5 В, верхнє напруження заряду — 3,65 В, номінальне — 3,2 В. Внутрішній опір комірок Grade A нових MB31 не перевищує 0,18 мОм ±0,05 мОм за AC-вимірюванням на 1 кГц; це дає основу для розрахунку теплових втрат при струмах 0,5C, що для 314-амперної комірки становлять 157 А. Робочий температурний діапазон розряду задекларований у межах від -30 °C до +60 °C, заряду — від 0 °C до +55 °C, з обов'язковим прогрівом комірки перед зарядом при мінусових температурах.

Градація Grade A, B та наслідки для збірки

Класифікація комірок формується на етапі заводського контролю. Grade A охоплює комірки, які пройшли повний цикл випробувань з відхиленням ємності в межах ±2 % від номіналу, внутрішнім опором у нормі та відсутністю візуальних дефектів корпусу. Grade B — це відбраковані партії з розкидом ємності до ±10 %, підвищеним IR або дрібними дефектами корпусу. Проміжна категорія Grade A/B (так званий OEM overstock) — це комірки, відправлені виробником на зовнішній ринок без брендування за наявності відповідності основним параметрам.

Для складання 16S-банку критичною є однорідність партії за трьома параметрами: ємність, внутрішній опір, дата виробництва. Розкид ємності комірок у межах пакету понад 5 % призводить до того, що BMS відсікатиме розряд за найслабшою коміркою, і фактична місткість банку опускається до 90–92 % від суми номіналів. Використання Grade B у стаціонарних застосуваннях виправдане для експериментальних збірок, у стельових обмеженнях бюджету або для резервних банків з невеликим числом циклів на рік.

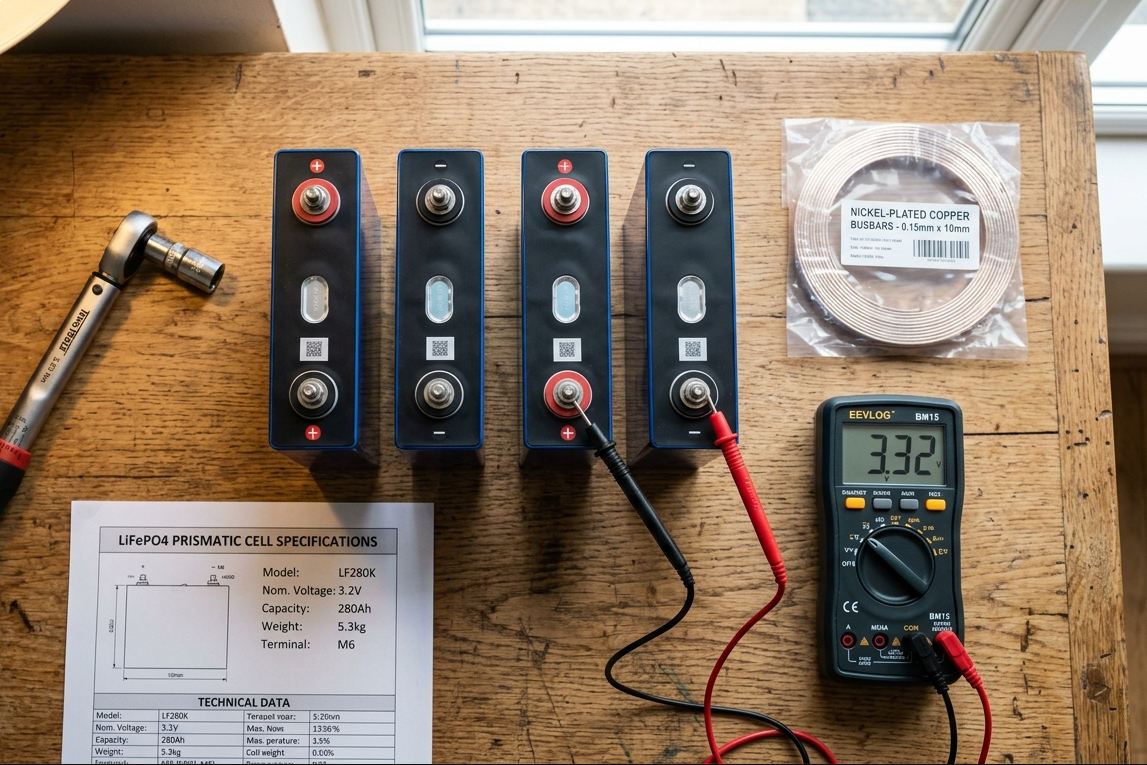

Верифікація партії до монтажу

Незалежно від рівня довіри до постачальника, самостійна верифікація комірок перед складанням банку окупається протягом першого циклу експлуатації. Стандартний протокол починається з вхідного огляду корпусу, терміналів та QR-коду з перевіркою за онлайн-декодером виробника (для EVE це фірмова база, для CATL — сервіси на кшталт xihopower.com/qr-decoder). Далі вимірюється напруга спокою по кожній комірці мультиметром з роздільною здатністю 1 мВ; типове значення для комірок з заводу — 3,29–3,32 В. Наступний крок — вимірювання внутрішнього опору приладом YR1035+ або аналогічним пристроєм за AC-методом на частоті 1 кГц. Завершальним етапом є контрольний розряд-заряд у діапазоні 3,0–3,55 В струмом 0,3C з фіксацією фактичної ємності; ця процедура займає 15–20 годин на комірку та потребує лабораторного зарядно-розрядного пристрою (ZKE EBC-A40L, YR1030+ або iCharger 4010DUO).

Комірки з внутрішнім опором у діапазоні ±0,1 мОм від середнього по партії та фактичною ємністю в межах ±3 % можна вважати придатними для послідовно-паралельного з'єднання. Комірки з IR понад 0,3 мОм або ємністю нижче 95 % від номіналу відкладаються для іншого призначення: резервні одиниці, невеликі 4S 12 В банки для допоміжних систем або продаж у категорії Grade B.

Топ-балансування

Топ-баланс — це процедура вирівнювання напруги всіх комірок пакету до фіксованого верхнього значення (3,65 В) перед послідовним з'єднанням. Мета — забезпечити старт експлуатації з рівнозарядженого стану, оскільки вбудовані активні балансири JK BMS з максимальним струмом 1–2 А фізично неспроможні швидко компенсувати початковий розкид у 5–10 % SOC на 314-амперних комірках.

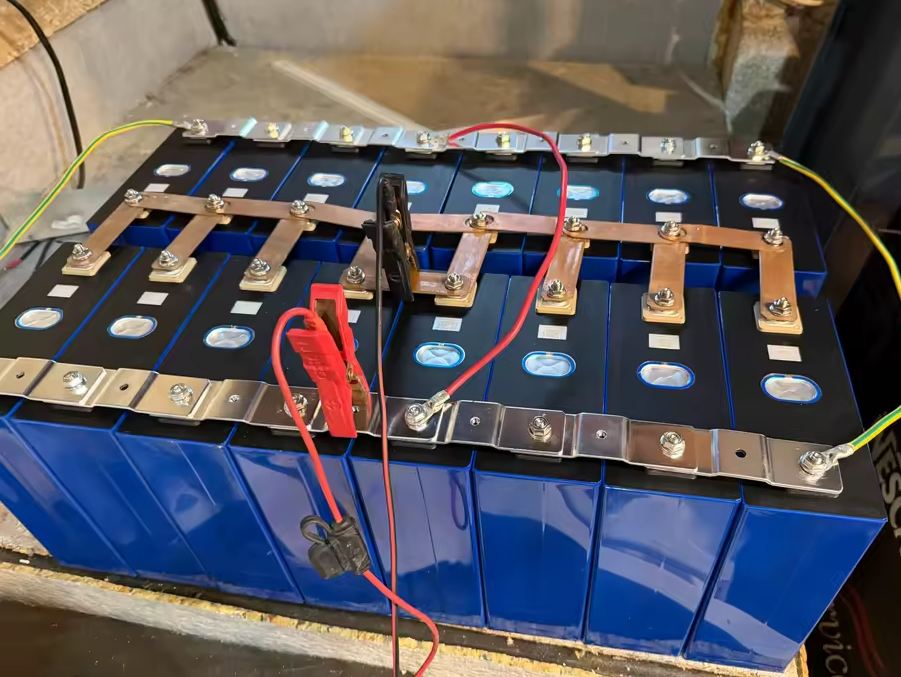

Класична схема паралельного топ-балансу передбачає з'єднання всіх 16 комірок паралельно шинами перерізом від 25 мм² та заряд лабораторним джерелом живлення при напрузі 3,65 В і обмеженні струму 20–50 А. Процес завершується, коли струм заряду падає нижче 1–2 А, що відповідає SOC ≈100 %. Для комірок MB31 сумарна ємність 16-паралельного пакету становить 5024 Ач, і при джерелі 50 А процедура займає 30–40 годин з фази неповного попереднього заряду.

Альтернативна схема — послідовне збалансування вже зібраного 16S-пакету через активний балансир 5 А (окремий модуль Heltec, QUCC або вбудований у JK-B2A16S200P) при повільному заряді від інвертора обмеженим струмом. Такий підхід прискорює монтажні операції; процес вирівнювання розтягується на 5–10 діб замість 30 годин паралельного топ-балансу.

Компресія: механічна вимога виробника

Prismatic-комірки LiFePO4 у процесі експлуатації демонструють циклічне розширення на 0,3–0,5 мм за нормаллю до широкої грані при переході від SOC 20 % до SOC 100 %. Виробники фіксують у документації діапазон допустимого зусилля стиснення. EVE у специфікаціях MB31 та LF230 вказує випробувальне зусилля 300 кгф ±20 кгф (2,94 кН ±0,2 кН), що для широкої грані 173,9 × 207,2 мм відповідає тиску близько 82 кПа або 12 psi. Внутрішні дані A123 Systems демонструють залежність ресурсу від тиску: 3000 циклів без компресії, 20 000 циклів при 12 psi та плато ресурсу в діапазоні 5–15 psi.

Стандартна конструкція компресійного каркасу для 16 комірок 314 Ач у корпусах 174 × 207 мм включає дві торцеві плити (алюміній 10–12 мм або багатошарова фанера 20 мм) та 4 різьбові шпильки M8 із розміщенням у кутах модуля. Для точного дозування зусилля між шпилькою та плитою встановлюють тарільчасті або циліндричні пружини, попередньо стиснуті на калібрувальному пресі до 75 кг зусилля кожна (сумарно 300 кг на модуль). Такий підхід усуває залежність від коефіцієнта тертя різьби, який дає похибку розрахунку зусилля з моменту затягування до 40 %.

Між сусідніми комірками розміщують теплоізоляційні прокладки EVA або спінений поліетилен товщиною 1–2 мм. Пінна прокладка виконує роль амортизатора циклічного розширення та одночасно електричного ізолятора між алюмінієвими корпусами (потенціал алюмінієвого корпусу дрейфує до потенціалу від'ємного термінала через мікроструми в електроліті).

Схеми з'єднання та підбір струмопровідних шин

Найпоширеніша конфігурація для домашніх систем 48 В — 16S1P на комірках 280–314 Ач, що дає банк ємністю 14,3–16,0 кВт·год при номінальній напрузі 51,2 В та робочому діапазоні 44,8–57,6 В. Для потужних систем використовують 16S2P (32 комірки) або 16S3P конфігурації з подвоєнням або потроєнням струмової здатності банку. Комбінація 8S для 24 В систем застаріла та зустрічається переважно у трейлерних застосуваннях.

Матеріал шин впливає на теплові втрати за принципом I²R. Мідні шини з провідністю 58 МСм/м забезпечують мінімальний перегрів вузла; алюмінієві шини аналогічного перерізу мають опір у 1,6 раза вищий та потребують збільшення перерізу пропорційно. Для банку 16S1P з максимальним струмом розряду 200 А достатньо мідних шин перерізом 90 мм² (наприклад, 30 × 3 мм); при пікових струмах до 400 А переріз збільшують до 150 мм² (50 × 3 мм).

Значення моменту затягування залежить від типу термінала комірок 280–320 Ач із різьбою M6:

• термінал типу A (запресована сталева шпилька, звичайний EVE LF280K, CATL 302 Ач): 4–6 Нм;
• термінал типу B (нарізка в алюмінієвому полюсі, MB31 у виконанні double-thread): 5–7 Нм із нейлоновою шайбою або 6–8 Нм із пружинною шайбою Grover;
• термінал типу D (наскрізна нарізка в полюсі, деякі MB31 revision A): 8–10 Нм для M6, 15–18 Нм для M8.

Перетягування болтів терміналу вище паспортного моменту зриває нарізку алюмінієвого полюса та створює нештатну ситуацію з підвищеним перехідним опором. Момент затягування контролюється динамометричним ключем з точністю ±5 %; звичайні ріжкові ключі за оцінкою вручну дають розкид моменту до 3 разів на однаковому болті. Використання контактної пасти Cu-Al No-Ox-Id A-Special знижує перехідний опір з'єднання алюмінієвого термінала та мідної шини до 0,05–0,08 мОм.

Гнучкі мідні шини (плетінка або багатошарова стрічка) розв'язують проблему циклічного розширення пакету — комірки зміщуються одна відносно одної на десятки мікрометрів за цикл, і жорстка шина передає ці зусилля на термінали, поступово руйнуючи нарізку. Гнучка шина поглинає рух та подовжує ресурс з'єднання до кількох тисяч циклів без обслуговування.

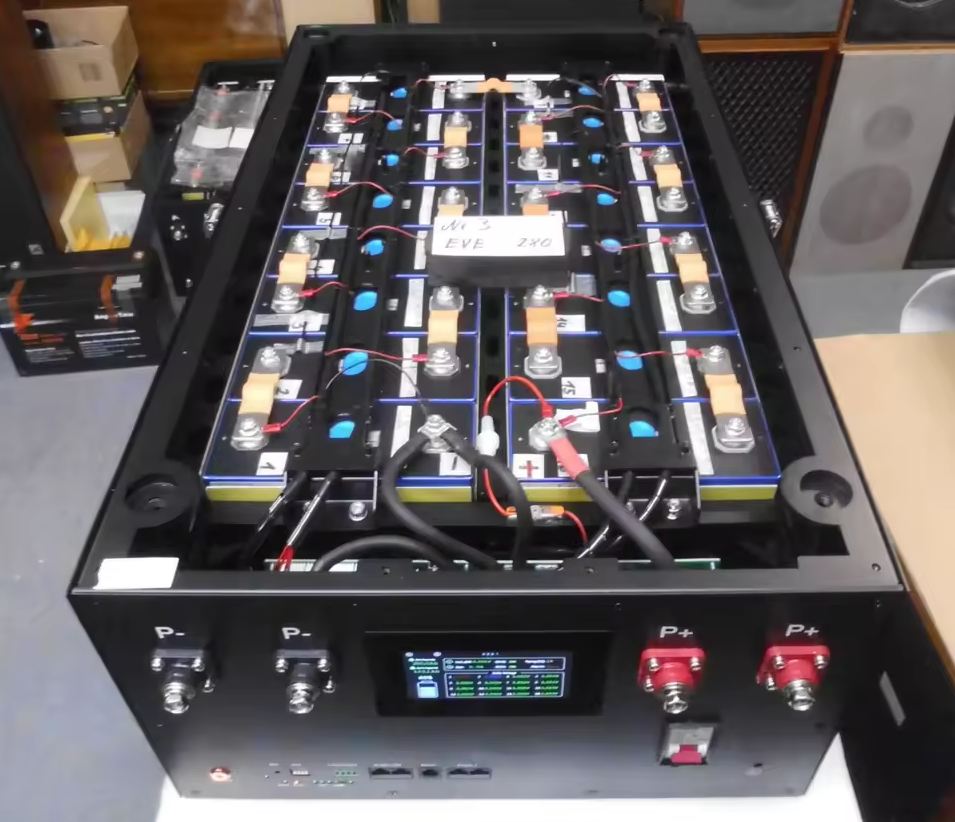

Вибір і встановлення BMS

BMS 16S для стаціонарних інверторних систем 48 В у 2026 році поділяється на три покоління за архітектурою балансування. Пасивні BMS (JBD, Daly первинних версій) використовують резисторний метод скидання заряду з найзарядженіших комірок з максимальним струмом балансування 40–100 мА; метод обмежується малими розкидами до 1 % SOC через теплові втрати на резисторах. Активні BMS (JK-B2A24S20P, JK-PB2A16S20P) з ємнісним або індуктивним переносом заряду між комірками працюють зі струмом 1, 2 або 5 А та здатні вирівняти пакет з розкидом до 10 % SOC за 5–10 діб штатної експлуатації. Інверторні BMS (JK-PB2A16S20P V19, JBD Inverter 300 A) додатково підтримують протоколи CAN/RS485 для комунікації з гібридними інверторами Deye, Growatt, Victron, передаючи фактичну напругу комірок, температуру та SOC у контролер інвертора для точнішого профілю заряду.

Струмова здатність BMS обирається з подвійним запасом до пікового робочого струму. Для домашнього банку 15 кВт·год з інвертором 5 кВт максимальний тривалий струм становить 100 А, а BMS обирається на 150–200 А. Кабелі між BMS та головними клемами банку виконуються мідним багатожильним провідником перерізом 25 мм² для 100 А або 35 мм² для 200 А з наконечниками під опресування та термоусадкою.

Балансувальні дроти BMS підключаються до кожного вузла з'єднання комірок у строгому порядку: B- (мінусова клема першої комірки), B1 (плюс першої / мінус другої), B2, ..., B16 (плюсова клема шістнадцятої). Перевірка правильності підключення виконується мультиметром: між сусідніми точками має бути 3,2–3,5 В, між B- та B16 — 51,2–56 В. Помилка підключення з інверсією одного провідника призводить до вигоряння вхідного каскаду BMS.

Перший заряд і пусконалагоджувальні роботи

Перший заряд зібраного банку виконується під наглядом, з обмеженням струму до 0,1–0,2C від номіналу комірки (30–60 А для банку 314 Ач). Джерело живлення — регульований блок з обмеженням напруги 56,8 В (профіль 3,55 В на комірку для 16S) або 58,4 В (максимальний профіль 3,65 В на комірку). Під час заряду фіксується напруга кожної комірки з інтервалом 30 хвилин через мобільний застосунок BMS. Розкид напруг понад 50 мВ на етапі 3,4–3,5 В сигналізує про недостатнє топ-балансування; процедуру повторюють у паралельному режимі.

Профіль заряду для експлуатації задається у налаштуваннях гібридного інвертора: absorb 3,45 В/комірка (55,2 В), float 3,375 В/комірка (54,0 В), відсічка розряду 2,8 В/комірка (44,8 В) з попереджувальним відсіканням BMS на 2,5 В. Обмеження абсорбції рівнем 3,45 В зменшує ємність банку до 95 % SOC та подовжує ресурс з 8000 до 10 000–12 000 циклів за рахунок зниження механічних і електрохімічних навантажень на комірку.

Термопара BMS монтується на бічну грань центральної комірки модуля (найгаряча точка при високих струмах) з фіксацією термостійкою стрічкою Kapton. Порогові значення температури: попередження — 55 °C, відключення розряду — 60 °C, відключення заряду при мінусовій температурі — 0 °C з активацією нагрівальної плівки, якщо система працює у неопалюваному приміщенні.

Типові помилки монтажу та їхні наслідки

Помилки монтажу LiFePO4-акумулятора з prismatic-комірок мають кумулятивний характер: вони виявляються через сотні циклів у формі розбалансу, перегріву терміналів або передчасної деградації окремих комірок. Найчастіші сценарії відмов задокументовані спільнотою DIY Solar Power Forum та охоплюють кілька категорій.

Монтаж комірок на бічну грань замість штатного вертикального положення терміналами вгору призводить до нерівномірного просочення електроліту у верхніх шарах електродної збірки. Через 500–1000 циклів верхні шари втрачають до 30 % ємності через дефіцит електроліту, і комірка починає виходити з рівноваги пакету навіть при коректній роботі BMS.

Змішування комірок різних партій або різних виробників у одному пакеті — типова помилка бюджетних збірок. Комірки CATL 302 Ач та EVE MB31 314 Ач мають різні криві розряду під навантаженням, різні температурні коефіцієнти та різний ресурс. У пакеті 16S BMS постійно балансує їх у режимі максимального струму, скорочуючи власний ресурс і підвищуючи температуру внутрішніх компонентів.

Відсутність компресії на комірках 280 Ач та вище скорочує ресурс з паспортних 6000–8000 циклів до фактичних 2000–3000 циклів. Симптоми починаються з візуального опуклення бічних граней (bulging) при SOC понад 90 % і завершуються деламінацією електродної збірки з різким зростанням внутрішнього опору.

Використання жорстких мідних шин у зв'язці з відсутністю компресії передає циклічні мікрозміщення комірок безпосередньо на термінали. Різьба алюмінієвого полюса зношується за 1000–1500 циклів; відновлення нарізки на місці неможливе, і комірка відкладається у резерв.

Затягування болтів терміналів звичайним ключем без динамометричного контролю створює два типи дефектів: недотяг з перехідним опором понад 0,5 мОм і локальним перегрівом до 80 °C при 100 А або перетяг зі зривом нарізки. Комбінація динамометричного ключа M6 (діапазон 2–15 Нм) та контактної пасти No-Ox-Id A-Special знижує перехідний опір з'єднання до 0,05–0,08 мОм і стабілізує його на весь ресурс комірки.

Регламент обслуговування зібраного банку

Стаціонарний LiFePO4-банк на prismatic-комірках потребує мінімальних регулярних сервісних процедур. Раз на 3 місяці виконується візуальний огляд корпусів комірок для пошуку опуклення, перевірка моменту затягування терміналів (болти можуть послаблюватися через температурні цикли) та фіксація параметрів у журналі системи: напруга комірок при SOC 20 %, 50 %, 100 %, максимальна температура за квартал, розкид внутрішнього опору за даними BMS.

Раз на 12 місяців проводиться повний калібрувальний цикл: розряд банку до 10 % SOC та вимірювання ємності при подальшому повному заряді. Зниження ємності понад 3 % за рік від номіналу є підставою для перевірки окремих комірок методом контрольного розряду. За 8–10 років експлуатації штатний банк деградує до 75–80 % початкової ємності, і на цьому етапі його доцільно перевести з первинного контуру у резервний з подальшою експлуатацією ще 5–8 років для задач з нижчими вимогами до глибини розряду.
