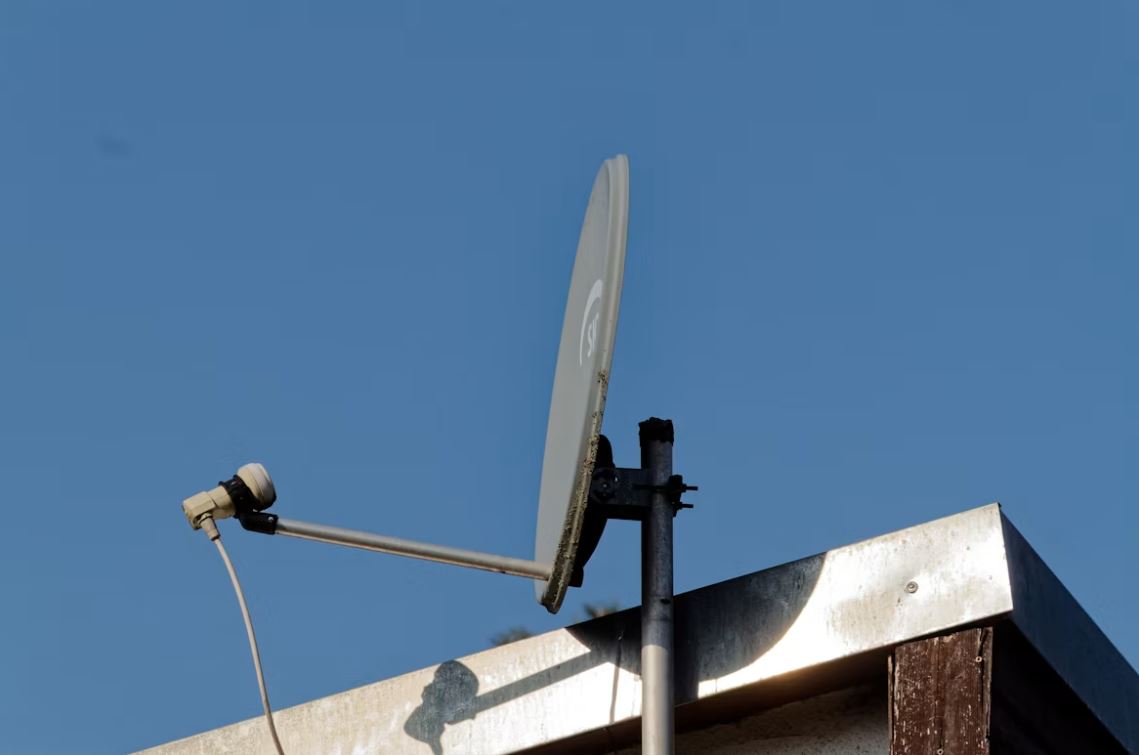

Як налаштувати супутникову антену самостійно

Самостійне встановлення супутникової антени є одним із найдоступніших способів отримати десятки безкоштовних телеканалів у стандарті DVB-S2, зокрема українських каналів з супутника Astra 4A (4.8° сх. д.). Технологія прийому супутникового сигналу нормалізована стандартом ETSI EN 302 307, і при дотриманні кількох базових правил вся процедура від монтажу кронштейна до першого просканованого мультиплексу займає близько двох-трьох годин.

Матеріал охоплює повний цикл робіт: підбір комплектуючих із конкретними технічними параметрами, розрахунок географічних координат супутника відносно точки прийому, механічне юстування дзеркала та фінальне налаштування ресивера. Особлива увага приділена питанню, як правильно виставити супутникову тарілку на супутники, актуальні для української авдиторії у 2026 році, — Astra 4A, Eutelsat 9B та Hot Bird 13F/G.

Обладнання для самостійного монтажу

Базовий комплект для прийому одного супутника коштує в середньому 2500–4500 грн і включає такі позиції:

• Офсетне дзеркало [тарілка] діаметром 0,8–0,9 м. Для Astra 4A та Hot Bird у більшості регіонів України достатньо антени 0,8 м; для стабільного прийому Amos 3/7 (4°W) чи Eutelsat 36B рекомендують 0,9–1,1 м через нижчий рівень EIRP на території країни.
• Універсальний Ku-band конвертер (LNB) [головка] із гетеродинами 9750 МГц (нижній діапазон 10,7–11,7 ГГц) та 10600 МГц (верхній діапазон 11,7–12,75 ГГц). Коефіцієнт шуму якісного LNB становить 0,1–0,3 дБ.
• Тримач конвертера [мультифід] - елемент для фіксації конвертерів (LNB)

• Комутатор DiSEqC [дайсік] - світч-перемикач, який призначений для комутації сигналу з кількох конверторів.
• Коаксіальний кабель RG-6 [тв-кабель] із хвильовим опором 75 Ом та подвійним екрануванням (загальна довжина зазвичай 10–20 м).
• F-конектори [наконечники для кабелю] обтискні або накрутні (по два на кожен кінець кабелю з запасом).
• Стінний або балконний кронштейн товщиною металу від 2 мм із анкерними болтами М10.
• Ресивер із підтримкою DVB-S2 та MPEG-4 [тюнер], а також бажано T2-MI для прийому частини каналів Суспільного.
• Додаткові інструменти: SatFinder (аналоговий або цифровий прилал для юстування), розвідний ключ на 13 мм, мобільний додаток із функцією азимута, будівельний рівень.

Аналоговий SatFinder коштом 200–350 грн виконує роль індикатора рівня сигналу під час механічного наведення. Цифровий вимірювач із підтримкою DVB-S2 (умовно від 2500 грн) додатково показує MER, C/N та ідентифікує конкретний супутник, що суттєво пришвидшує роботу з мультифідом.

Вибір місця для встановлення антени

Супутники, які цікавлять українських глядачів, розміщені на геостаціонарній орбіті на висоті 35 786 км над екватором у південній півкулі неба. З території України лінія візування завжди спрямована в південний сектор із відхиленням на схід чи захід залежно від довготи конкретного супутника. Це означає, що монтажна поверхня повинна мати відкритий огляд у діапазоні азимутів приблизно 155°–210° без дерев, будинків, козирків балконів та інших перешкод, які потрапляють у промінь антени під кутом підйому 25°–35°.

Практично найзручнішими місцями є південний фасад будинку, парапет південного балкона або скат даху. Мінімальна відстань від краю кронштейна до найближчої стіни має становити 40–50 см, інакше край дзеркала або LNB упиратиметься в конструкцію. Металеві дахи, водостоки та інші великі відбивальні поверхні поблизу антени створюють паразитні відбиття і зменшують якість сигналу (MER може падати на 1–2 дБ), тому кронштейн виносять від них на 60 см і більше.

Розрахунок азимута та кута підйому

Азимут — це кут між напрямком на північ і напрямком на супутник, який відраховують за годинниковою стрілкою. Кут місця (елевація) — це кут між горизонтом і напрямком на супутник. Для точки прийому з широтою φ (у градусах, північна широта додатна) та довготою λ (східна додатна) і супутника з довготою λₛ використовують спрощені формули:

Δλ = λₛ − λ; азимут A = 180° + arctg(tg Δλ / sin φ); елевація E = arctg((cos Δλ · cos φ − 0,1512) / √(1 − cos²Δλ · cos²φ)).

Для практичної роботи достатньо готових значень. У Києві (50,45° пн. ш., 30,52° сх. д.) азимут на Astra 4A становить приблизно 197°, елевація — 28°; на Eutelsat 9B (9°E) — азимут ≈ 191°, елевація ≈ 30°; на Hot Bird 13°E — азимут ≈ 184°, елевація ≈ 30°. У Львові (49,84° пн. ш., 24,03° сх. д.) азимут на Astra 4A зсувається до ≈ 202°, а елевація зростає до ≈ 30°. У Харкові азимути навпаки зменшуються приблизно на 5–6° порівняно з київськими значеннями. Точні цифри для будь-якого населеного пункту зручно отримати в калькуляторах на dishpointer.com або в мобільному додатку SatFinder AR, який показує положення супутника через камеру смартфона.

Магнітне схилення в Україні у 2026 році становить +6…+8° східне, тому при використанні звичайного магнітного компасу до розрахованого географічного азимута потрібно додати цю поправку, або орієнтуватися по сонцю (о 12:40–13:20 за літнім часом воно перебуває приблизно на південному азимуті для більшості міст країни).

Монтаж кронштейна та збирання конструкції

Кронштейн кріплять до несучої стіни на два–чотири анкерні болти М10 глибиною не менше 80 мм у бетон або повнотіла цеглу. Пустотні блоки, газобетон і пінобетон вимагають хімічних анкерів або наскрізного кріплення через шпильку із зовнішньою пластиною, оскільки навантаження від вітру на антену діаметром 0,9 м у поривах до 25 м/с досягає 50–70 кгс.

Труба кронштейна встановлюється строго вертикально — це критично важливо для правильної роботи азимутального обертання. Відхилення від вертикалі перевіряють будівельним рівнем щонайменше у двох площинах (лицьовій і бічній стосовно стіни), допустима похибка становить не більше 1°. При більшому нахилі труби реальний азимут антени зсуватиметься при зміні кута місця, і навести дзеркало на потрібний супутник стане неможливо без корекції монтажної основи.

Дзеркало збирають на землі за інструкцією виробника, після чого встановлюють кронштейн LNB (лапки конвертера) відповідно до фокусної відстані антени. Універсальний LNB розміщують у тримачі логотипом догори, з попередньою установкою кута повороту (skew) на 0° — коригуватимуть його на завершальному етапі.

Підключення LNB та коаксіального кабелю

Коаксіальний кабель RG-6 з опором 75 Ом прокладають від конвертера до ресивера єдиним відрізком без скруток і зайвих з’єднань. Кожне механічне з’єднання F-конекторами вносить втрати 0,3–0,5 дБ, тому їх мінімізують. Кабель повинен виходити з LNB петлею вниз (drip loop) для запобігання затіканню води в конектор під час дощу; сам вихід герметизують силіконовим герметиком або самовулканізувальною стрічкою 3M Scotch 23.

Обтискні F-конектори встановлюють після зачистки: 10 мм зовнішньої оболонки та екранувальної обплетки, 8 мм діелектрика без пошкодження центральної жили. Центральна жила повинна виступати за корпус конектора на 2–3 мм. Універсальний LNB отримує живлення від ресивера по тому ж коаксіальному кабелю: 12,5–14 В для вертикальної поляризації (V), 16–19 В для горизонтальної (H); тональний сигнал 22 кГц перемикає гетеродин із 9750 на 10600 МГц для роботи у верхньому діапазоні Ku.

Як правильно виставити супутникову тарілку на супутник

Юстування дзеркала — найвідповідальніший етап, який визначає якість подальшого прийому. Порядок дій виглядає так. Ресивер з’єднують з телевізором і підключають до кабелю через SatFinder, увімкнений у розрив між конвертером і ресивером (клемою «REC» до ресивера, «LNB» — до конвертера). В меню ресивера обирають один із опорних транспондерів потрібного супутника: для Astra 4A зручний 12303 H 27500 (нижній діапазон, високий рівень) або 11766 H 30000 (верхній діапазон, DVB-S2). Ресивер починає подавати напругу на LNB, і SatFinder оживає.

Дзеркало попередньо виставляють на розрахований кут місця за допомогою кутоміра або мобільного інклінометра, орієнтуючись на задню площину офсетної антени (у більшості моделей 0,9 м реальний кут дзеркала на 22–26° менший за кут прийому — цю поправку виробник вказує на шкалі кронштейна). Далі повільно (кроками не більше 1–2° за раз) обертають антену навколо вертикальної осі труби кронштейна в межах ±10° від розрахованого азимута. Стрілка SatFinder піднімається, коли промінь торкається сигналу супутника.

Знайшовши максимум за азимутом, фіксують болти азимутального кріплення від руки і починають коригувати кут місця вгору–вниз малими кроками. Після досягнення нового максимуму знову перевіряють азимут. Такі ітерації повторюють, доки подальші рухи не припиняють збільшувати показ SatFinder. Завершальний етап — регулювання кута повороту LNB (skew). Для Astra 4A з Києва скью становить приблизно −15°, зі Львова — близько −20°, з Харкова — близько −8° (від’ємне значення означає поворот LNB проти годинникової стрілки, якщо дивитися з боку дзеркала). Правильно виставлений скью додає 1,5–3 дБ до MER.

Контрольні параметри якісного налаштування на екрані ресивера: рівень сигналу (AGC) — від 70%, якість (SNR/MER) — від 75%, BER — 10⁻⁶ і нижче. Для DVB-S2 8PSK показник MER повинен становити не менше 9,5 дБ, для QPSK — не менше 5 дБ (запас над порогом Viterbi при FEC 2/3). Всі болти кронштейна затягують ключем із моментом 25–30 Н·м, після чого ще раз перевіряють якість — від затягування дзеркало часто зсувається на 0,3–0,5°.

Налаштування ресивера та сканування каналів

Після механічного юстування переходять до програмного налаштування ресивера. У розділі «Установка антени» задають параметри LNB: тип «Universal», LOF1 = 9750 МГц, LOF2 = 10600 МГц, LNB Power = ON, 22 kHz = Auto, DiSEqC = Disable (для одного супутника). Обраний супутник — «Astra 4A/SES-5» або «4.8E». У списку транспондерів має бути кілька актуальних позицій, наприклад для Суспільного — 12437 V 30000 FEC 2/3 DVB-S2 (сигнал у форматі T2-MI, потребує тюнера з підтримкою цього транспорту).

Запускають автоматичний пошук каналів (Blind Scan за наявності функції або звичайне сканування по частотах). За штатних умов ресивер знаходить від 60 до 80 відкритих каналів Astra 4A, серед яких телеканали Суспільного (Перший, Культура, Спорт, регіональні філії), відкриті пакети Viasat Ukraine, музичні та інформаційні канали. Частина українських мовників використовує кодування BISS або T2-MI-контейнер, який декодує обмежене коло сучасних ресиверів (uClan, GI, Vu+, деякі моделі Openbox).

Якщо шукана мова інтерфейсу відсутня, у меню обирають Language → Ukrainian чи English. Для збереження налаштувань і резервного копіювання списку каналів більшість ресиверів пропонують експорт на USB-носій — цим варто скористатися до першого оновлення прошивки.

Мультифід і DiSEqC для кількох супутників

Якщо на одну антену потрібно приймати сигнали двох або більше супутників, використовують мультифід — тримач для встановлення додаткових LNB зі зміщенням від фокусу дзеркала. Кутове зміщення між супутниками перераховується у лінійне: наприклад, різниця між Astra 4A (4,8°E) і Hot Bird (13°E) становить 8,2°, що на антені 0,9 м відповідає лінійному зміщенню LNB близько 14–15 см. Ефективність прийому бокового супутника зменшується на 1,5–3 дБ порівняно з центральним, тому мультифід реально працює для супутників у межах 20°–25° кутового рознесення.

Комутація сигналу від кількох LNB на один ресивер здійснюється через DiSEqC-перемикач. Протокол DiSEqC 1.0 підтримує до чотирьох супутників (порти LNB1–LNB4), DiSEqC 1.1 — до 16, DiSEqC 1.2 та USALS — керування моторпідвісом для позиціонера. У меню ресивера кожному супутнику присвоюють свій порт: наприклад, LNB1 = Astra 4A, LNB2 = Hot Bird 13E, LNB3 = Amos 4W. Кабель від перемикача до ресивера прокладають довжиною до 25 м без підсилювачів, довші лінії потребують інлайн-підсилювача з живленням від ресивера.

Типові помилки під час монтажу

Значна частина невдалих самостійних встановлень зводиться до кількох повторюваних недоліків:

• Невертикальний кронштейн. Відхилення труби на 2–3° від вертикалі робить неможливим точне юстування — при обертанні дзеркала за азимутом одночасно змінюється фактичний кут місця.
• Ігнорування магнітного схилення. Використання магнітного компасу без поправки на +6…+8° східне схилення в Україні зсуває цільовий азимут на цю ж величину, і антена проходить повз супутник.
• Неправильний кут повороту LNB (skew). Помилка на 10° знижує MER на 2–4 дБ і робить прийом слабких транспондерів (наприклад, каналів Суспільного в T2-MI) нестабільним у дощ.
• Занадто тонкий або неекранований кабель. Використання RG-59 замість RG-6 на довжинах понад 15 м додає 3–4 дБ загасання у діапазоні 2 ГГц, що критично для верхнього діапазону Ku.
• Забруднення F-конекторів вологою. Відсутність петлі-краплевідбивача і герметизації призводить до окислення центральної жили за 2–3 місяці, і сигнал зникає без видимих механічних пошкоджень.
• Прийом «через листя». Дерево в лінії візування дає сезонний ефект: сигнал стабільний узимку і падає на 3–5 дБ навесні з появою листя, що виглядає як несправність LNB чи ресивера.

Уважне ставлення до цих деталей на етапі монтажу забезпечує стабільну роботу супутникового прийому впродовж 8–10 років — саме такий термін служби заявляє більшість виробників дзеркал із порошковим фарбуванням і Ku-band LNB з робочою температурою від −40 до +60 °C.
