Як зібрати власне інтернет-радіо на ESP32 з прошивкою KaRadio32

Слухати улюблені інтернет-станції можна не лише з комп’ютера чи смартфона. Завдяки мікроконтролерам нового покоління будь-хто може зібрати повноцінне інтернет-радіо своїми руками — дешеве, компактне та з хорошою якістю звуку. Одне з найпопулярніших рішень для цього — KaRadio32, прошивка для ESP32, яка перетворює маленьку плату у потужний мережевий плеєр з веб-інтерфейсом. Створіть повнофункціональне інтернет-радіо за 10 доларів. Цей пристрій відтворюватиме тисячі радіостанцій з усього світу, матиме веб-інтерфейс для управління та якісний звук 16-біт/44кГц.

Що таке KaRadio32

KaRadio32 — це проєкт з відкритим кодом, створений французьким інженером Жан-П'єром Кокатрі (Jean-Pierre Cocatrix) спеціально для мікроконтролера ESP32. Цей проєкт дозволяє:

відтворювати інтернет-радіо у форматах MP3, OGG, AAC, WMA;
працювати з плейлистами (.pls, .m3u, .xspf);
керувати плеєром кнопками, енкодерами, а також через веб-інтерфейс, Telnet або UART;
зберігати у пам’яті список станцій та налаштування;
оновлювати прошивку через Wi-Fi (OTA).

Простіше кажучи, це готова операційна система для вашого DIY-радіо.

Що потрібно купити

Основні компоненти:

Компонент	Ціна	Де купити	Примітки
ESP32 DevKit V1	$4	AliExpress	Оберіть з роз'ємами вже припаяними
ЦАП модуль (PCM5102A)	$3	AliExpress	I2S аудіо декодер
TFT дисплей 2.8" ILI9341	$6	AliExpress	З тачскріном (необов'язково)
Енкодер KY-040	$2	AliExpress	Для регулювання гучності та каналів (необов'язково)
Кнопки тактові (5шт)	$1	AliExpress	12x12мм (необов'язково)

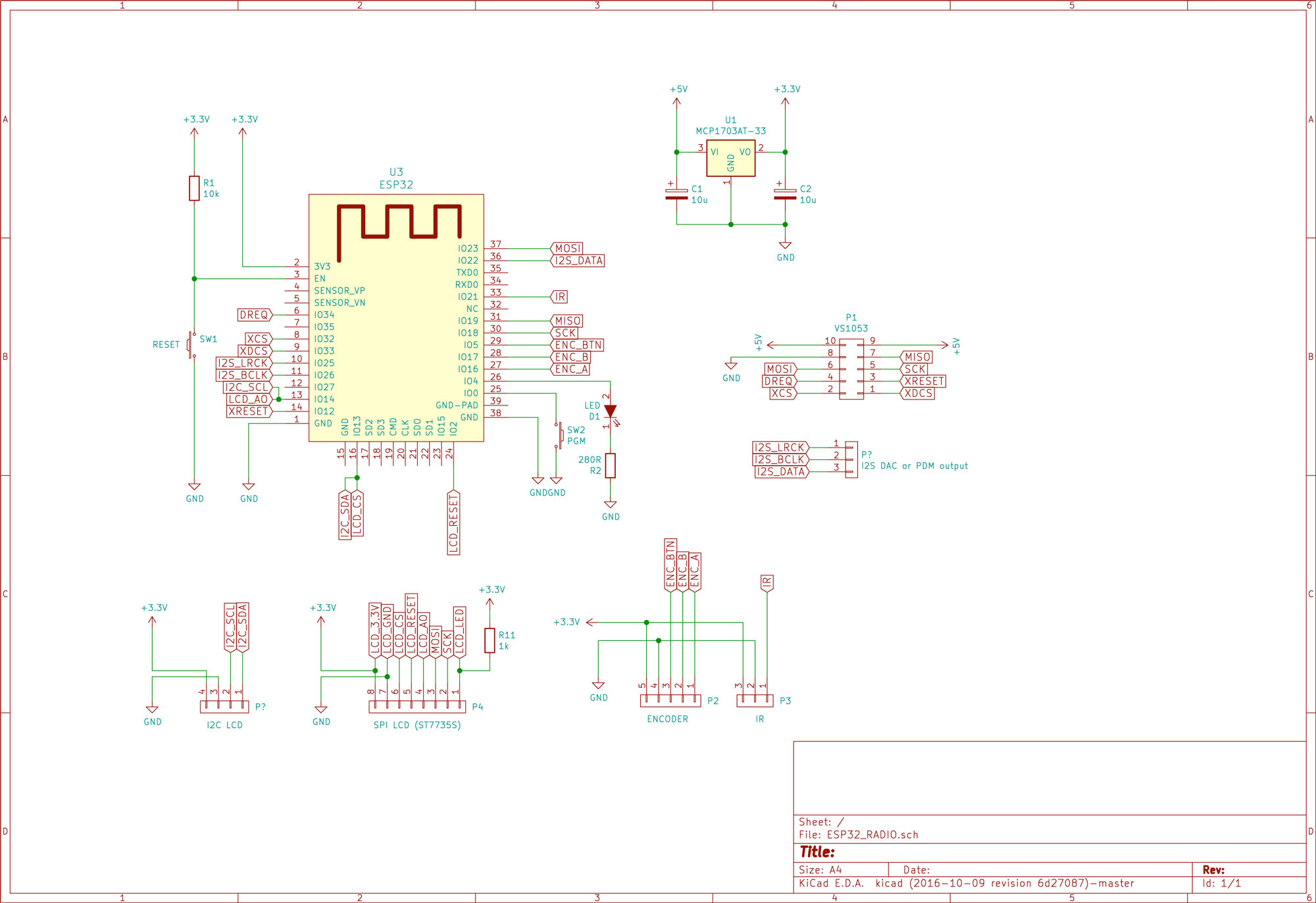

Схема підключення

Аудіо модуль PCM5102A до ESP32

    PCM5102A → ESP32

    VCC → 3.3V

    GND → GND

    BCK → GPIO26 (I2S Bit Clock)

    LCK → GPIO25 (I2S Word Select)

    DIN → GPIO22 (I2S Data)

Дисплей TFT до ESP32

    TFT ILI9341 → ESP32

    VCC → 3.3V

    GND → GND

    CS → GPIO15

    RESET → GPIO4

    DC/RS → GPIO2

    MOSI → GPIO23

    SCK → GPIO18

    LED → 3.3V

Кнопки управління

    Функція → GPIO → Резистор 10кОм до 3.3V

    Енкодер CLK → GPIO12 → Так

    Енкодер DT → GPIO13 → Так

    Енкодер SW (натискання) → GPIO14 → Так

    Кнопка "Меню" → GPIO0 → Так

    Кнопка "Вгору" → GPIO35 → Так

    Кнопка "Вниз" → GPIO34 → Так

Прошивка і налаштування KaRadio32

1. Підготовка

Завантажте ESP32 Flash Download Tool з офіційного сайту Espressif
Скачайте готову прошивку KaRadio32 з GitHub (файл .bin)
Підключіть ESP32 до комп'ютера через USB

2. Прошивка

Запустіть ESP32 Flash Download Tool
Оберіть режим "Developer Mode"
Встановіть параметри:
SPI SPEED: 40MHz
SPI MODE: DIO
FLASH SIZE: 4MB
Вкажіть шлях до файлу karadio32.bin та адресу 0x1000
Натисніть START

3. Підключення до Wi-Fi

Після прошивки ESP32 створить точку доступу "KaRadio32"
Підключіться до неї з телефона/ноутбука (пароль: karadio1)
Відкрийте браузер та перейдіть на 192.168.4.1
У веб-інтерфейсі введіть дані вашої домашньої Wi-Fi мережі
Перезавантажте пристрій

4. Додавання радіостанцій

Тепер радіо підключиться до вашої мережі. Знайдіть його IP-адресу в роутері або на дисплеї, відкрийте у браузері та додайте улюблені станції:

        Приклади URL українських радіостанцій:
УХ Радіо:
        http://193.169.80.7:8001/efir48

        Радіо Промінь: http://91.218.213.49:8000/ur2-mp3

        Українське Радіо: http://91.218.213.49:8000/ur1-mp3

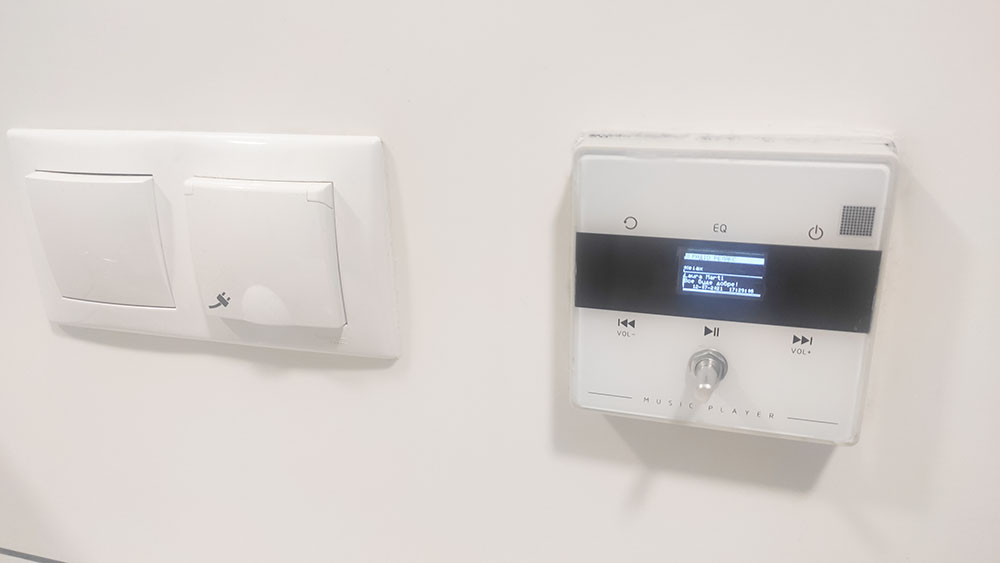

Користування готовим пристроєм

Органи управління:

Енкодер (поворот): регулювання гучності
Енкодер (натискання): пауза/відтворення
Кнопка "Вгору/Вниз": перемикання станцій
Кнопка "Меню": викликати налаштування

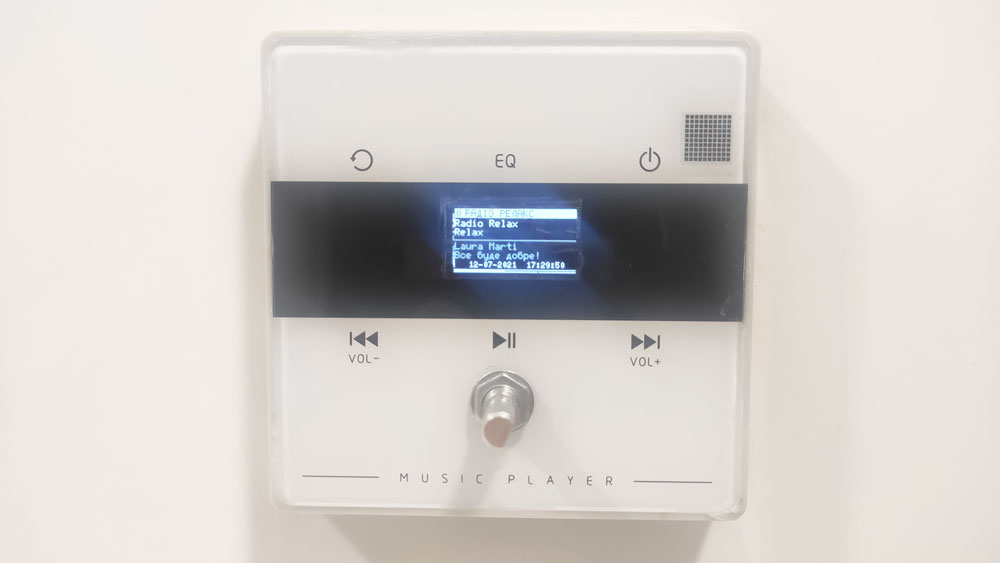

Що показує дисплей:

Назва поточної радіостанції
Інформація про композицію (якщо передає станція)
Рівень гучності
Якість з'єднання Wi-Fi
Час відтворення

Веб-інтерфейс

Через браузер ви можете:

Управляти відтворенням дистанційно
Додавати нові радіостанції
Налаштовувати еквалайзер
Переглядати логи системи
Оновлювати прошивку через OTA

REST API

Для інтеграції з розумним домом доступні команди:

    http://IP_АДРЕСА/api/play - відтворення

    http://IP_АДРЕСА/api/stop - зупинка

    http://IP_АДРЕСА/api/vol?vol=50 - встановити гучність 50%

    http://IP_АДРЕСА/api/station?id=5 - переключити на станцію №5

Типові проблеми та рішення

Звук перериває або тріщить

Перевірте якість Wi-Fi сигналу
Спробуйте радіостанції з меншим бітрейтом (64-128 kbps)
Перемістіть пристрій ближче до роутера
Використовуйте окреме живлення 5В/1А замість USB комп'ютера

Дисплей не працює

Перевірте підключення SPI (особливо CS, DC, RESET)
Переконайтесь що використовується 3.3В, а не 5В
Спробуйте інший дисплей - іноді трапляються браковані

Ідеї для вдосконалення

Корпус: Надрукуйте на 3D-принтері або використовуйте готовий пластиковий бокс
Батарея: Додайте Li-ion 18650 з модулем зарядки TP4056
Підсилювач: Підключіть модуль PAM8403 для прямого підключення колонок
Сенсори: Додайте датчик руху для автовключення
LED стрічка: Зробіть візуалізацію музики через GPIO

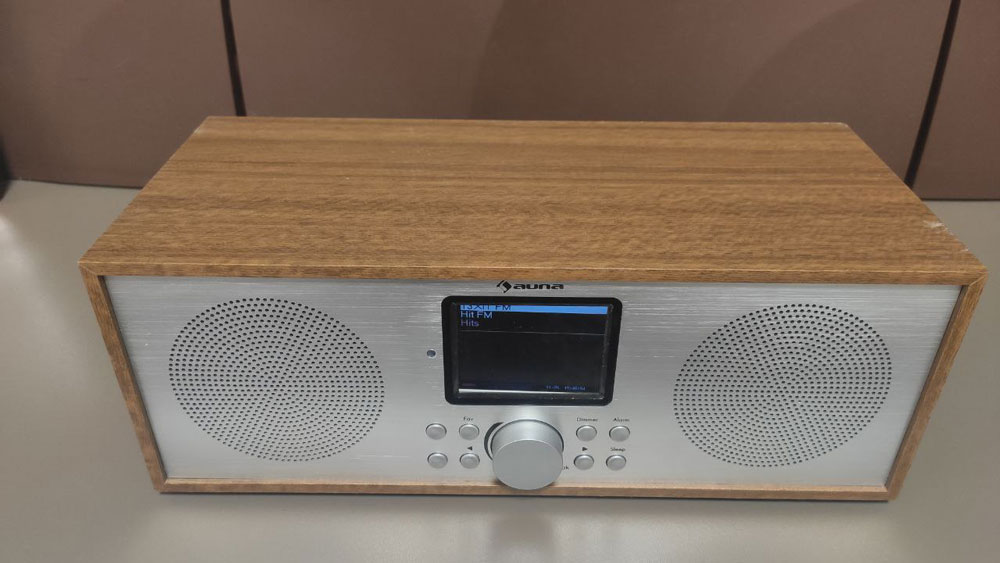

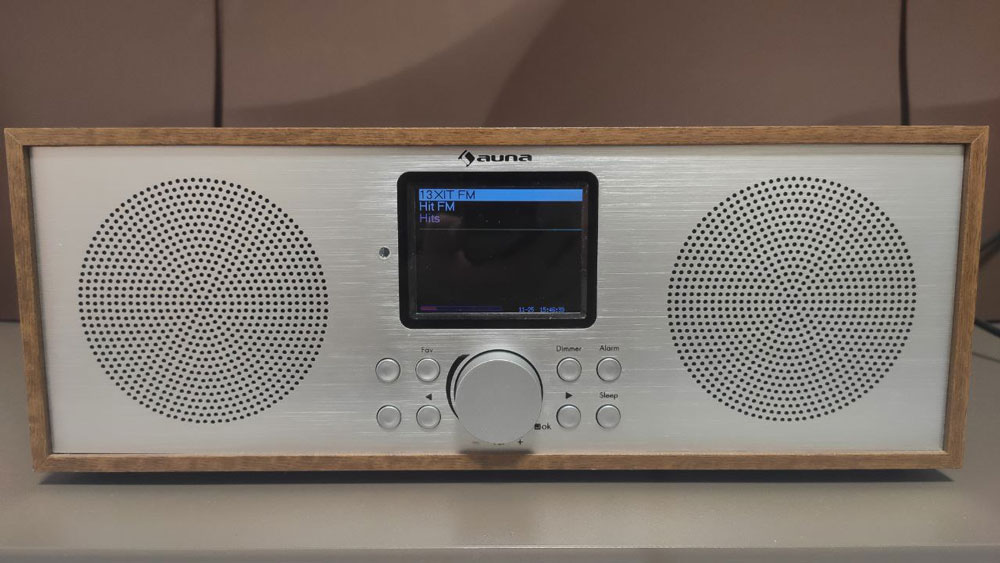

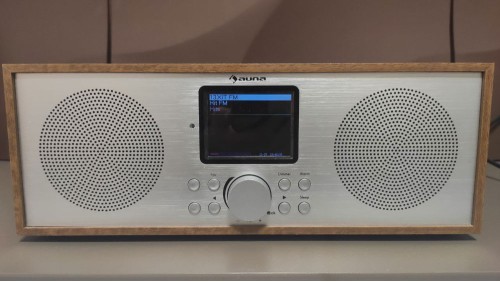

Чому це краще за готові рішення

Характеристика	Саморобне на ESP32	Готове радіо $50-100
Вартість	~$10	$50-150
Кількість станцій	Необмежено	Зазвичай до 999
Веб-управління	✓ Повнофункціональне	Частково або відсутнє
API для автоматизації	✓ REST API	Зазвичай відсутнє
Можливість модифікацій	✓ Повна свобода	Обмежена або відсутня
Оновлення прошивки	✓ OTA через Wi-Fi	Зазвичай відсутнє
